山西漳泽电力股份有限公司候马热电分公司,位于山西省候马市浍南工业园区内。配套两台300MW机组。新建一根单筒混凝土烟囱。2014 年 10 月 投运。
本工程采用不设内衬砖及保温层设计,直接在烟囱筒壁内表面粘贴宾高德®内衬系统。
(1) 烟囱:180m/ 8.0m;
(2)石灰石湿法脱硫,钢筋混凝土单筒烟囱,双烟道入口 32m;
(3) 烟气温度:45℃(运行温度), 60℃(设计温度);
(4) 煤质含硫量:~2.0%。
宾高德采用系统工程方法,从防腐设计至原材料,再到现场施工,从总体的防腐要求到每一个施工环节的细致要求,都有完整的识别、处置、记录、追踪手段。

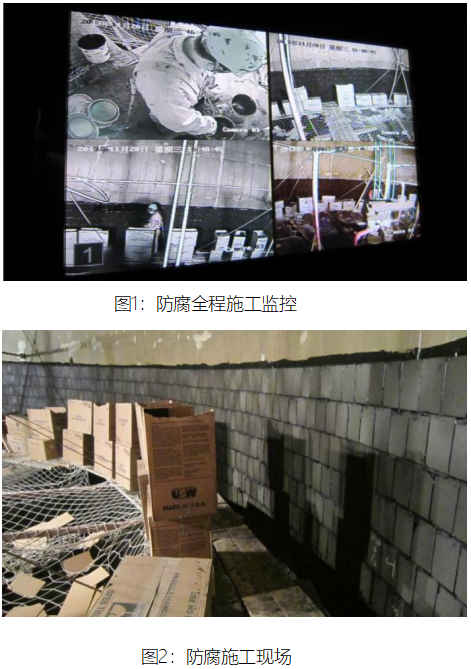

施工过程中旁站式质量监理与全程录像相结合,不仅保证现场按要求施工,也保证了后期对施工过程与质量的追溯。
本项目的技术特点:
一、新建单筒混凝土烟囱(宾高德®简式烟囱):
与传统的防腐型单筒式烟囱结构不同,新建的单筒混凝土烟囱可以取消牛腿,不需要隔热层与内衬(砖砌体或浇注料),如图4所示。
宾高德®内衬直接粘贴在筒壁内表面,同时作为防腐层与隔热层。
二、宾高德®内衬的保温隔热功能:

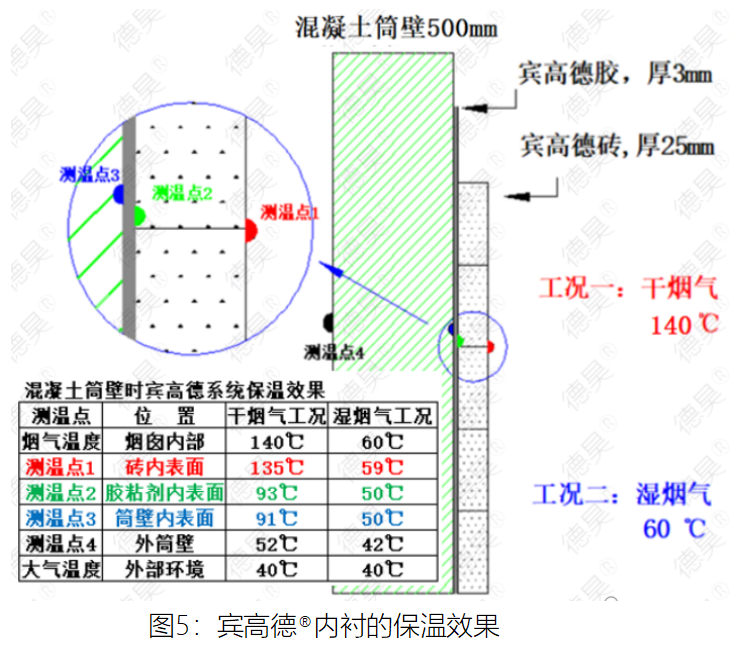

如左图5所示,宾高德®内衬具有良好的保温隔热功能,使用宾高德®内衬时,不需要另设保温层。
得益于宾高德®硼硅酸盐泡沫玻璃砖的高闭孔率与长寿命,在烟囱的使用寿命周期内,良好的保温隔热效果将一直保持。
良好的保温隔热效果可以保持烟气的上升动力,减小冷凝液的产生,降低烟囱雨形成的机率。
三、宾高德®简式烟囱的优势:

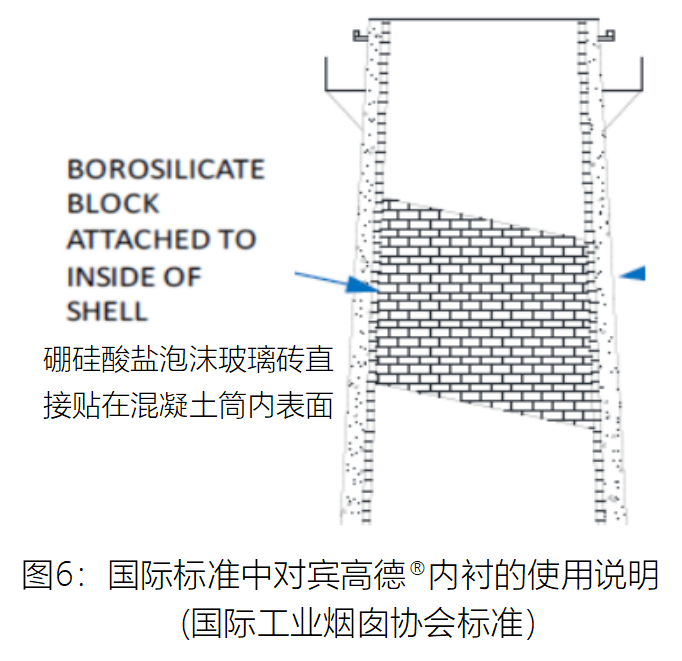

早在2012年,国际标准即推荐宾高德®硼硅酸盐泡沫玻璃砖可直接用单筒混凝土内表面,本方案具有如下优势:
1、多台机组共用一根烟囱,烟囱本身即为排烟筒,节约大量成本;
2、直接贴衬在排烟筒内壁上,减小烟囱直径,减少了混凝土和钢筋的用量,降低烟囱的施工量。
3、烟囱重量降低,减小烟囱基础的面积、降低开挖土方和桩基数量。
4、锥形筒体,下部较低的烟气流速,降低了烟气在运行过程中的能耗。顶部较高的烟气流速对于提高烟气抬升力有利,减少了烟羽下洗的问题。
烟囱工程技术标准(GB/T50051-2021 )对单筒式烟囱的使用规定:

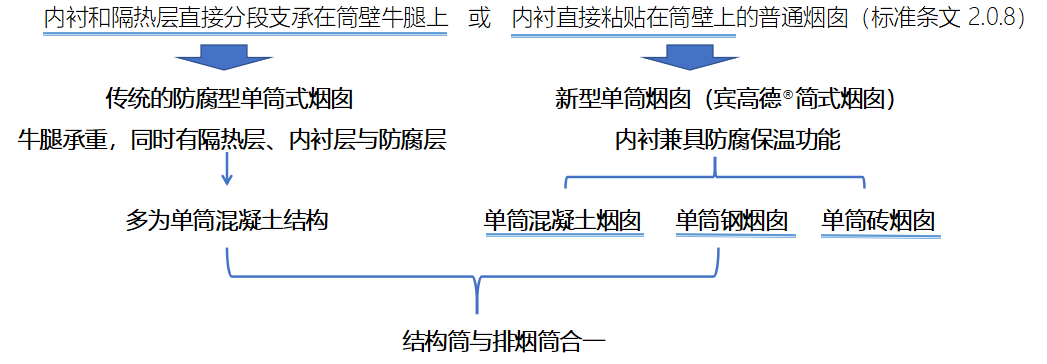

一、单筒式烟囱的定义:
二、单筒式烟囱的防腐规定:(标准条文12.4.1第1条)
湿烟囱宜采用硼硅酸盐泡沫玻璃砖内衬系统。
三、单筒(单个排烟筒)接入锅炉台数:(标准条文12.2.2第2条)
1、 125MW级及以下机组每个排烟筒接入锅炉台数不宜超过4台;
2、200MW级、300MW级机组每个排烟筒接入锅炉台数不宜超过2台;
3、600MW级机组每个排烟筒接入锅炉台数不宜超过1台;
4、1000MW及其以上机组每个排烟筒接入锅炉台数应为1台.
宾高德®简式烟囱的典型应用案例:
2016年投入运行,5台锅炉共用一根单筒烟囱。
嘉兴新嘉爱斯热电有限公司,位于嘉兴市王江泾镇07省道东侧,京杭大运河西侧。现有4台220t/h高温高压循环流化床燃煤锅炉、2台220t/h高温高压循环流化床污泥焚烧炉以及1台130t/h高温高压生物质焚烧锅炉。
其中一座高度为150m、出口内径为4.7m的钢筋混凝土单筒烟囱接入5台锅炉,采用宾高德系统防腐。
宾高德®硼硅酸盐泡沫玻璃砖内衬系统在新建单筒烟囱中的应用业绩:
序号 | 投产年份 | 项 目 名 称 | 锅炉 数量 | 机组/锅炉 规模 | 高度(米) | 直 径 (米) |
1 | 2012 | 浙江衢州东港环保热电二期 | 3 | 150 t/h | 100 | 3 |
2 | 2013 | 湖北三宁化工CPL热电片区 | 4 | 240 t/h | 150 | 5.9 |
3 | 2014 | 山西漳泽电力侯马热电厂 | 2 | 300 MW | 180 | 8 |
4 | 2015 | 河北诚信集团热电厂 | 2 | 90 t/h | 120 | 4 |
5 | 2015 | 山东新和成药业热电厂 | 3+1 | 150 t/h+250 t/h | 150 | 4.26 |
6 | 2016 | 湖北当阳马店矸石电厂 | 3 | 300 t/h | 120 | 6.1 |
7 | 2016 | 江西兄弟医药公司热电厂 | 3 | 150 t/h | 100 | 3.5 |
8 | 2016 | 浙江台州临港热电厂 | 3 | 150 t/h | 100 | 4.3 |
9 | 2016 | 浙江衢州哲丰能源 | 3 | 150 t/h | 100 | 3.9 |
10 | 2016 | 江苏勤力热电厂 | 3 | 150 t/h | 120 | 3.98 |
11 | 2016 | 河北三川化工公司热电厂 | 2 | 130t/h | 120 | 3.9 |
12 | 2016 | 浙江新嘉爱斯热电有限公司 | 5 | 5×220t/h | 150 | 4.7 |
13 | 2017 | 中机国能浙江江山热电一期 | 2 | 75 t/h | 100 | 3 |
14 | 2017 | 江苏常州新港热电厂 | 2 | 300 t/h | 150 | 4.88 |
15 | 2017 | 浙江德清升华拜克热电分公司 | 2 | 130t/h | 100 | 4 |
16 | 2017 | 宁夏滨河碳化硅项目自备电厂 | 3 | 520 t/h | 180 | 6 |
17 | 2017 | 山东石横特钢化工项目自备电厂 | 2 | 150 t/h | 150 | 3.5 |
18 | 2018 | 江苏盐城大丰糖业热电厂烟 | 2 | 100t/h | 100 | 3.2 |
19 | 2019 | 恒逸(文莱)石化自备电厂1号 | 3 | 380t/h | 100 | 4 |
20 | 2019 | 恒逸(文莱)石化自备电厂2号 | 2 | 380t/h | 100 | 4 |
21 | 2019 | 浙江新嘉爱斯热电有限公司3号 | 1 | 300t/h | 100 | 4 |
22 | 2019 | 内蒙古灵圣作物热电 | 3 | 130t/h | 100 | 4 |
23 | 2018 | 南阳新野纺织印染工业园区自备电厂 | 3 | 75t/h | 80 | 2.6 |
24 | 2018 | 山西运城晋建热电有限公司 | 2 | 80MW | 120 | 5.5 |
25 | 2019 | 潍坊滨恒热电有限公司 | 3 | 240t/h | 150 | 4.5 |
26 | 2019 | 郸城县产业集聚区供热中心 | 2 | 15MW | 120 | 4.1 |
27 | 2019 | 湖北三宁化工 | 4 | 800t/h | 180 | 7.5 |
28 | 2021 | 江苏洋口港经济开发区热电联产一期 | 6 | 270t/h | 120 | 4.45 |
29 | 2021 | 印度尼西亚苏拉威西岛燃煤电厂 | 2 | 65MW | 100 | 5.68 |
