宾高德®硼硅酸盐泡沫玻璃砖防腐报告 ----江阴利港电厂

江苏利港发电厂一期、二期先后建设共四台350MW、370 MW的进口机组，三、四期工程共安装四台630MW机组，是国内早期建造的600MW级机组之一。

三、四期工程同时建设了湿法脱硫装置，脱硫装置不设GGH，设置旁路系统。烟气经过脱硫装置后的温度约45摄氏度，偶而旁路运行，旁路运行时烟气温度约145摄氏度。

为解决烟囱腐蚀问题，设计方和业主经过多方比较最终确定采用宾高德衬里系统。这是宾高德系统国内前三个的烟囱防腐项目，也是国内前三个的玻璃砖防腐项目。

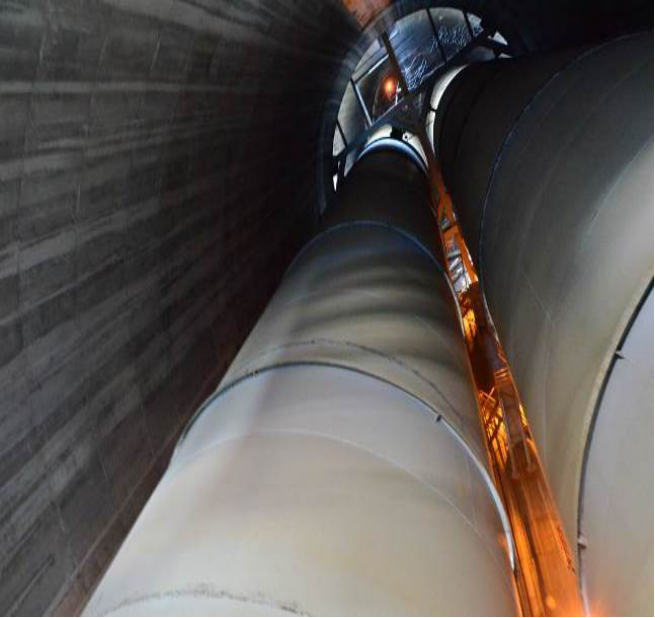

工程四套机组烟囱为双内筒结构，外筒为钢筋混凝土，内为碳钢排烟筒。每支混凝土外筒内有两根排烟筒，烟囱设计由东北电力设计院承担。2015年-2016年间实施超低排放改造，脱硫烟气加装MGGH。超低排放改造完成后。各项排放指标大幅度减少，节能减排效益显著，目前机组设计排烟温度为78℃。

2017年4月12日至15日，华东电力设计院会同相关烟囱规范修编及烟囱防腐使用单位，对江阴利港电厂8号机组的烟囱防腐项目进行了现场调研。

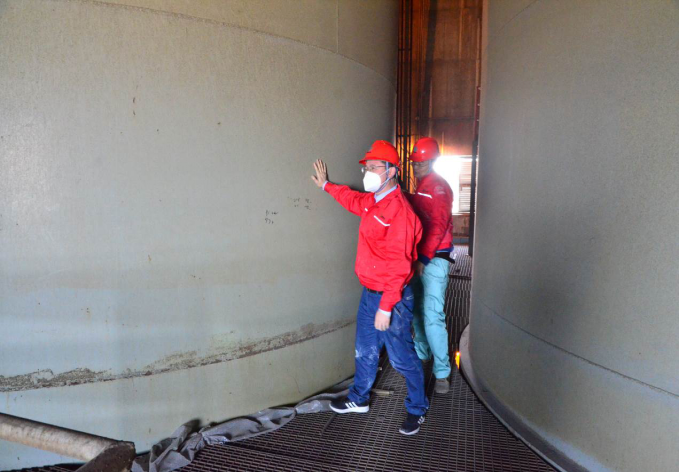

调研人员都从锅炉烟道人孔门进入烟囱钢内筒底部导流平台，查看了防腐层整体使用情况，并对钢内筒内侧壁的宾高德砖进行了局部铲除检查。

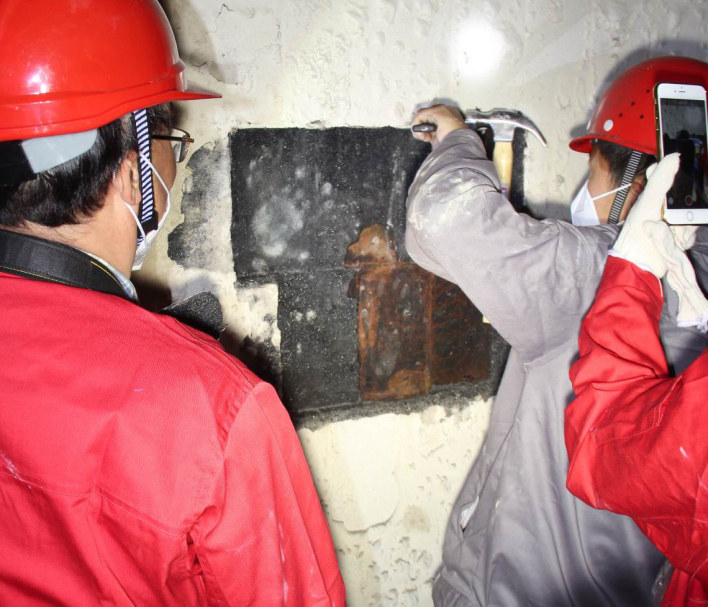

按计划，本次防腐普查进行了现场铲除取样。从烟道进入烟囱进口处，可以看到烟囱进口侧壁，宾高德砖表面涂覆了一层宾高德胶黏剂保护层。宾高德胶黏剂完好的保护着宾高德砖，宾高德砖没有被磨损的现象。

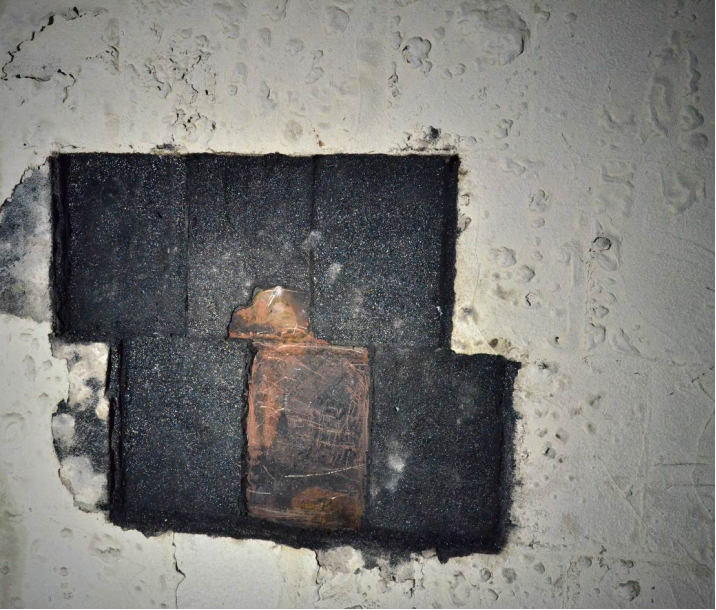

宾高德黏胶十分紧密、富有韧性的粘附于钢板上，手工铲除困难。当宾高德砖铲除后的胶黏剂表面，和胶黏剂手工铲下后临钢板背表面，及胶黏剂下的钢板表面，均为干燥。

现场铲除取样，由于胶黏剂的粘结力太大无法将完整的宾高德砖取出，取出的宾高德衬里样块胶黏剂完整、柔软而富有弹性，光泽新鲜，可以任意折叠。

本次防腐普查铲砖取样检查分别在水平烟道标高处和210米标高处进行。水平烟道标高处铲砖取样检查在普查人员在场参与的情况下进行；210米标高处铲砖取样检查进行由蜘蛛人进行，并当场完成取样处的修复工作。

在2010年3月17日普查发现，当宾高德砖铲除后胶黏剂靠近烟气的一面有潮湿感，似有水汽浸入，而胶黏剂背面干燥；及胶黏剂下的钢板表面为干燥；钢板表面未见腐蚀现象。

2017年4月13日普查，当宾高德砖铲除后的胶黏剂表面，和胶黏剂手工铲下后临钢板背表面，及胶黏剂下的钢板表面，均为干燥；钢板表面未见腐蚀现象；　　

2017年4月13日、2010年3月17日二次普查，从烟道进入烟囱进口处，可以看到烟囱进口侧壁，宾高德砖表面涂覆的一层宾高德胶黏剂依然存在，表面颜色呈灰色，存在较多的鼓泡，整个外层宾高德胶膜连续完整。

于宾高德砖和胶黏剂性能保持良好，没有发现腐蚀磨损和老化现象，经过现场的查看我们完全有理由相信该烟囱宾高德衬里系统的使用寿命将超过30年。
