宾高德®系统在罗马尼亚混凝土烟囱改造中的应用

前言：

这是宾高德直接用于保温的案例，该机组并未进行湿法脱硫改造。因为煤质本身高含硫的原因，仅因为开关机引起的冷凝水就产生严重腐蚀。

宾高德系统不仅作为防腐内衬，同时也是165℃高温运行时的保温层。

罗马尼亚国家发电公司 Termoelectrica 对其国内的发电站进行现代化改造。Craiova Isalnita，该国西南部最大的发电站， 亦根据优先级制定了改造计划。由于 200 米高的混凝土烟囱对电站长期运行有很大影响。因此，发电站制定计划，对烟囱进行全面翻新。

1999 年， 对烟囱进行的技术调查显示，烟气可渗透到混凝土外筒和砖衬之间的空隙。因此，混凝土外筒和砖衬支撑受到硫酸凝结物的侵蚀。

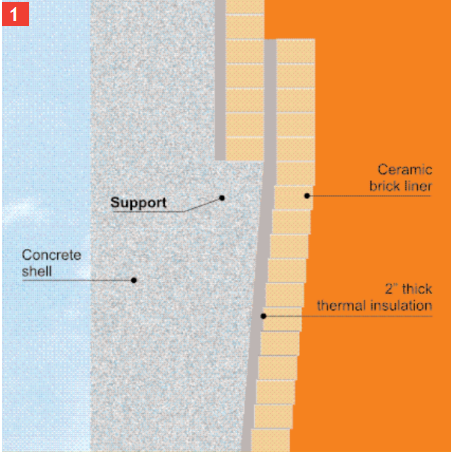

烟囱高 200 米， 为圆锥形混凝土外筒，内部贴陶砖内衬。砖衬安装于混凝土支撑上，直接贴在混凝土外筒上。混凝土外筒和砖衬之间有一个狭窄的空隙，填充保温材料。

虽然烟囱最初的设计相当保守，但是 Craiova 电站的实际运行条件产生了非常严峻的环境。烟囱负责传输四个装机总量为 400MW的燃煤机组运行产生的烟气 。

这些煤产自 Craiova 附近，含硫。随着 4 台机组的启动、关闭和负荷变化，烟囱经常暴露在酸性冷凝水环境中。此外，热循环导致混凝土外筒上有很大的裂缝。因而烟囱进一步恶化将造成不可估量的风险，特别是如果该地区的地震风险也被考虑在内的话。2002 年， 根据 Bucharest 一家的烟囱建设公司 GIP Grup 的设计，该烟囱彻底翻新。4750平方米的混凝土表面采用轻质材料宾高德®系统贴衬， 取代了之前使用的陶砖。

烟囱维修

1、 首先， GIP Grup 拆除了烟囱上的陶砖内衬、 支撑和旧的隔热层。这些材料总重 1500 吨。

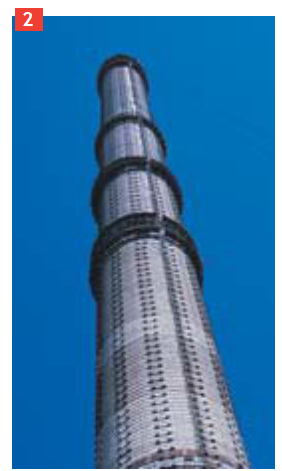

2、为了减少并控制这座 200 米高混凝土烟囱上的裂缝宽度，承包商在烟囱外部安装了高强度钢带系统。

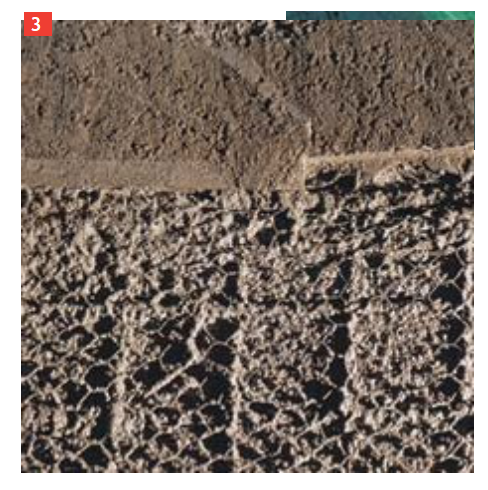

3、安装宾高德®内衬系统前， 承包商先铲除了混凝土外筒内表面一层已被化学腐蚀的混凝土。然后，另外安装了的钢筋，并喷涂了一层光滑的混凝土 。

安装宾高德® 内衬 6
4

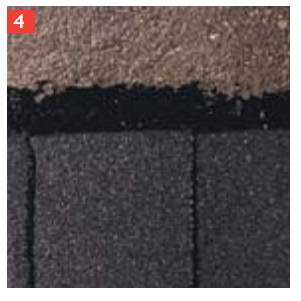

4、混凝土外筒修复工作完成后，承包商在其内表面安装了宾高德®内衬，以保护混凝土免受冷凝水、高温和热冲击的影响。

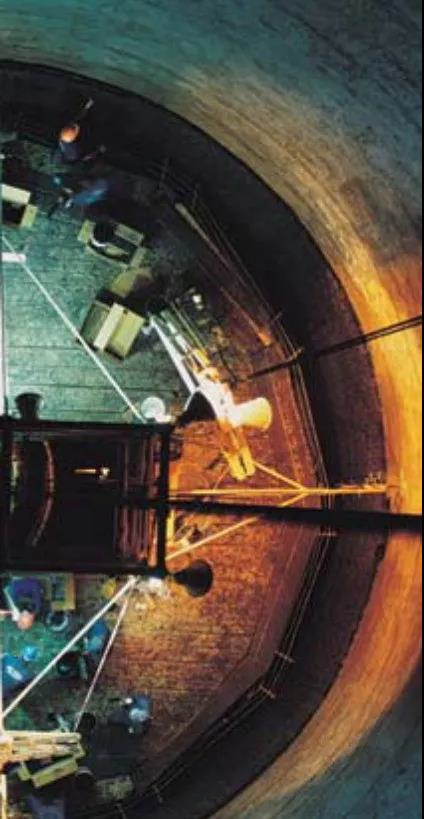

5、宾高德®内衬是在一个重型可移动的平台上安装的。该平台有两个独立的升降机， 可容纳 8 名安装人员和 10 名助手。这个项目， 平均每名安装人员每小时可安装 1.8㎡。

6、为了保护混凝土外筒不受高达165℃的运行温度的影响，烟囱采用了宾高德®砖，其厚度为 3.0，2.5 和 2.0 英寸。宾高德®内衬系统总重为 95 吨。

混凝土烟囱上宾高德®内衬的抗震性能
— 专题研究

Craiova 烟囱内部的宾高德®内衬可保护混凝土外筒免受酸凝液的侵蚀。同时也有助于增强这座200 米高的烟囱的抗震能力。通过拆除 1500 吨的陶砖内衬，并原位安装 95 吨的宾高德®内衬，地震时传递到混凝土外筒的应力将骤减。将宾高德®内衬直接安装在混凝土
烟囱外筒上， 这一方案又引发了一个新的问题：地震期间，当混凝土外筒受到巨大应变并产生裂缝时， 宾高德®内衬本身会如何呢？宾高德®内衬也会开裂吗?会从混凝土外筒上脱落吗?

澳大利亚墨尔本大学在其土木和环境工程系的测试实验室研究了这个问题.

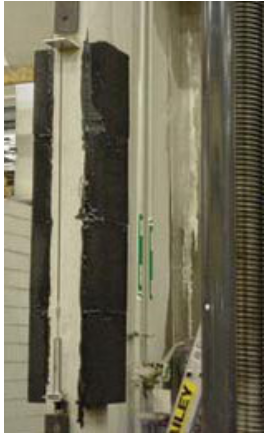

                                              测试装置

实验室准备了大型钢筋混凝土板，安装上宾高德®内衬，并将其置于烟囱在强震期间所受的应力及活动中。

研究发现， 当张力达到 1%，并形成 0.8mm 宽的裂缝时， 宾高德®内衬没有受到任何损伤，即使混凝土层本身在这样的测试后需被修复。

在张力高达 3%的极端地震条件下（“500 年一次” 的特殊事件） ，在混凝土裂开的位置, 宾高德®砖也出现裂缝，但砖与混凝土之间的胶仍保持完整。

主导这项研究的约翰· 威尔逊博士评论说：“测试表明， 宾高德®砖和粘合剂的整体性能非常优秀，在地震中的表现优于钢筋混凝土外筒。此外， 宾高德®砖非常轻，传给外筒的震力微不足道。与传统内衬系统相比， 这是一个明显的优势。
