宾高德®硼硅酸盐泡沫玻璃砖是专门为烟囱烟道湿法脱硫环境防腐研发的产品,是-种低膨胀、耐腐蚀、耐冷热冲击的非金属材料。
宾高德®硼硅酸盐泡沫玻璃砖采用符合ISO12775标准的硼硅酸盐玻璃经粉碎、发泡、褪火等复杂工艺生产而成。其外观与普通发泡玻璃砖相似,但与普通发泡玻璃砖的不同之处在于原料、发泡机理和产品特性。普遍发泡玻璃砖一般用于管道、容器和建筑的隔热保温,其耐蚀性差、不能承受冷热交替等缺点决定了其不适用于脱硫烟气防腐领域。
宾高德®硼硅酸盐泡沫玻璃砖的每一个发泡孔均为密闭的小孔,保证宾高德®硼硅酸盐泡沫玻璃砖可隔绝酸液、酸气的渗透,并具有优良的隔热作用。
宾高德®硼硅酸盐泡沫玻璃砖依靠稳定、高弹性的宾高德®胶粘剂贴衬在烟囱和烟道内壁。宾高德®砖优异的隔热性能保护宾高德®胶粘剂层处于低温状态,避免热冲击对胶粘剂层的影响。
宾高德®胶粘剂作为系统的隔离层,在基材上形成了完整连续的高弹性防腐抗渗层,具有耐化学腐蚀、抗渗透、 耐老化、 能充分形变等优点,从而起到了进一步保护基底的作用。
宾高德®硼硅酸盐泡沫玻璃砖内衬系统是一个整体系统,综合发挥防腐功效。宾高德®硼硅酸盐泡沫砖具有优异的防腐、抗渗和隔热、抗冷热冲击作用,隔离高温、酸液和烟气,充分保护胶粘剂层和基材。在烟气温度急剧变化(如湿烟气直接切换180℃干烟气时),硼硅酸盐玻璃砖不会破裂、不会吸水、更不会碎裂。
宾高德®胶粘剂在基材表面形成连续完整的防腐抗渗膜,烟气、酸液对该膜层不产生腐蚀和渗透,进一步保护基材。另外该膜层具有的粘性与韧性,能够最大限度的固定宾高德®硼硅酸盐泡沫玻璃砖,使其有效发挥作用。
宾高德®胶粘剂具有优秀的耐老化特性,根据ERGON公司30多年现场取样检测数据结果,测出宾高德®胶粘剂39年后的弹性损失不超过一半,宾高德®胶粘剂的延伸率实际实验数据可达300%以上。宾高德®胶粘剂在高温烟气环境下依然具有良好的耐磨性和弹性,不会被腐蚀产生腐蚀粉化现象。
宾高德®硼硅酸盐泡沫玻璃砖、胶粘剂和界面剂配伍性良好,整个系统组成一体完整的防腐结构。宾高德®硼硅酸盐泡沫玻璃砖、胶和界面剂各司其责,协同作用,保证30年以上免维护使用(在整座脱硫烟囱中实际已使用超过35年)。
优越的防腐抗渗性能,完全耐硫酸、盐酸等强酸腐蚀渗透,在高温下和浓SO2/SO3气体环境中也能够对基材起到完全的保护作用。对脱硫烟气中的水和水蒸气、酸和酸性气体都有水密性和气密性;
隔热性能卓越,抗温变能力强。系统可以适应脱硫湿烟气工况(无GGH),潮湿烟气(有GGH),旁路原烟气工况及短时故障高温工况;
适用于金属、混凝土和砖砌体等不同表面,可以用于新建烟囱项目,同样可以用于已有烟囱、烟道改造工程中,无需改变烟囱结构;
宾高德®硼硅酸盐泡沫玻璃砖重量非常轻,不需要锚定,而且整个系统具有优越的抗变形能力,适用于地震多发地区。
宾高德®内衬系统具有优越的施工性能,硼硅酸盐泡沫玻璃砖易进行现场切割。胶具有合适的粘度和触变性;施工时无需支托,可直接衬贴在烟囱、烟道内壁;
系统稳定性好,使用寿命超过30年;
宾高德®硼硅酸盐泡沫玻璃砖是无机物,不会燃烧,不会造成环境污染。即使发生火灾,宾高德®内衬系统仍然能够保护烟囱的结构安全。宾高德®内衬系统是取得美国FM认证的一种可用于脱硫烟囱防腐的耐火灾材料;
宾高德®内衬系统表面亲水,比表面积大,可耐受更高的烟气流速,更有利于缓解烟囱雨问题;
宾高德®简式烟囱设计在已有烟囱改造项目中可增大通烟面积,减低烟气流速,有利于减少增压风机负荷。
宾高德®硼硅酸盐泡沫玻璃砖耐除高浓度氢氟酸以外的所有的酸。其良好的耐腐蚀性取决于原材料的化学稳定性和良好的构造。
宾高德®胶粘剂层对水汽渗透率为零。实验表明,宾高德®硼硅酸盐泡沫玻璃砖内衬系统浸入水中吸水率几乎为0。这样即保证了整个系统不受湿烟气及冷凝液的侵蚀,同时又阻止了基材的腐蚀和酸性腐蚀物的外渗。
宾高德®砖内衬系统在耐温性评估方面是考虑整个防腐结构的耐温性,由于宾高德®硼硅酸盐泡沫玻璃砖具有很好的隔热功能,能耐受超过513℃的极端高温。硼硅酸盐泡沫玻璃砖的任务之一就是保护胶粘剂处于较低的温度状况。

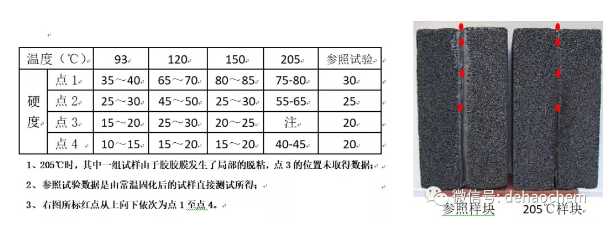

在电厂脱硫的烟气环境中,胶粘剂对温度更为敏感。下表是用宾高德®胶粘剂将两块宾高德®硼硅酸盐泡沫玻璃砖粘合后在常温下固化7天之后,在不同温度的炉子中放置14天。取出切开后对距离边缘不同深度处的胶粘剂进行硬度测量的数据。
宾高德®硼硅酸盐泡沫玻璃砖内衬系统经过严格的高温评估,其耐温性能完全能够满足脱硫烟气及旁路原烟气运行交替工况。
结果显示只有在205℃的情况下,有局部胶粘剂膨胀的现象,其他温度条件下胶粘剂均没有老化现象。
以上数据是将硼硅酸盐泡沫玻璃砖完全暴露在高温下的测试结果,是极端情况。实际应用中,即使在火灾的极端情况下,硼硅酸盐泡沫玻璃砖的隔热作用均有效保护了宾高德®胶粘剂。
粘接力和柔韧性是保证整个系统共同起作用的关键所在,由于烟囱系统存在强烈的温度骤变、需要考虑长期使用特点及整体面积较大的特点,对防腐层的热应力吸收能力要求较高,并能够吸收温升时所产生的膨胀和温降时弥补收缩。
由于宾高德®硼硅酸盐泡沫玻璃砖内衬系统中硼硅酸盐泡沫玻璃砖为刚性的材质,强度较低,对胶粘剂的弹性要求极高。宾高德®胶粘剂具有非常优越的弹性。
实验数据表明24年后宾高德®硼硅酸盐泡沫玻璃砖内衬系统的胶粘剂的延伸率依然超过90%,如此优越的柔韧性足以吸收来之烟气温度骤变产生的膨胀收缩。保护硼硅酸盐泡沫玻璃砖体免受损坏。并能够经受地震带来的破坏力。
电厂烟囱内介质的温度变化是需要考虑的重要因素之一,因为电厂的开机关机、脱硫系统的关停、旁路运行、换热器的故障等因素都会产生烟气温度的冷热交替。宾高德®砖内衬系统经过1000次速冷速热循环的实验,在160℃与室温冷热交替的条件下宾高德®硼硅酸盐泡沫玻璃砖保持完整,胶粘剂仍然保持良好的弹性。
在过去的20多年中,很多电厂都受到过火灾的威胁,电厂烟囱往往和脱硫设备距离较近,如果脱硫设备发生火灾,烟囱必将收到高温威胁,每年都会有电厂发生火灾的报道,这说明火灾对电厂的威胁是客观存在的。
如今越来越多的可燃材料被使用在电厂脱硫系统中,这样更增加了灾难性火灾发生的概率。电厂烟囱往往和脱硫设备距离较近,如果脱硫设备发生火灾,烟囱必将受到高温威胁。每年都会有电厂发生火灾的报道,这说明火灾对电厂的威胁是客观存在的,有资料表明当温度达到500摄氏度时,合金材料做防腐的烟囱有发生倒塌的危险。玻璃钢烟囱本身就容易发生燃烧,即使添加了阻燃材料也不能抵抗火灾。使用宾高德®砖内衬系统防腐的钢制烟囱完全能够抵御火灾。1996年美国一电厂脱硫系统发生火灾,钢制烟囱内的温度高达1000摄氏度高温,宾高德®砖内衬系统完好的保护了烟囱,烟囱未在大火中倒塌,日本与韩国也发生过类似事件,事实证明宾高德®砖内衬系统具有很好的防火性能。
砖胶防腐系统的寿命主要取决于胶粘剂老化速度。
由于电厂烟囱关系到整个锅炉系统的运行,且维修难度极大,维护成本很高,因而对烟囱防腐的耐久性极为重要,宾高德®硼硅酸盐泡沫玻璃砖内衬系统是一个长期有效的免维护防腐系统,该系统的耐久性主要取决于胶粘剂的寿命。而系统中胶粘剂的寿命主要表现为其弹性, 良好的弹性保障泡沫玻璃砖块与其黏结的重要因素,并且能够抵抗或吸收烟囱正常运行中的张力。胶粘剂作为一种背衬和勾缝材料,是仅次于硼硅酸盐泡沫玻璃砖块本身的另一种重要材料,硼硅酸盐泡沫玻璃砖块与基底之间存在剪切力,它最主要的功能是能够受力,并且起到硼硅酸盐泡沫玻璃砖块和基材的粘结作用。
弹性评估:作为防腐系统的重要组成部分,胶粘剂的抗拉伸性能及弹性相当重要,是整个系统成功的关键。左图为宾高德®胶粘剂抗拉伸和弹性实验,宾高德®胶粘剂有据可查已有三十年以上的成功使用经验。
以下是宾高德®®胶粘剂老化强度测试结果,最后一组数据是根据现有数据推算出的结果。
样品 | 抗拉强度 psi | 抗拉强度损失 % |
新样品 | 192.2 | 0.0 |
2年 | 190.1 | -1.10 |
9年 | 170.0 | -11.6 |
13年 | 164.7 | -16.7 |
16年 | 153.6 | -20.1 |
19年 | 148.9 | -22.5 |
24年 | 130.6 | -32.0 |
39年(推算出的结果) | 96.1 | -50.0 |
注:以上结果除39年的数值外,均是在已使用的烟囱中取样实测获得。
据试验结果推算,宾高德®胶粘剂失去50%弹性的时候是39年。此时的强度为96.1psi这个强度依然足够使宾高德®胶粘剂在FGD条件下粘结宾高德®硼硅酸盐泡沫玻璃砖块。
所以,宾高德®胶粘剂的使用寿命应该为40年左右,该结论考虑了延展性和弹性的安全系数。
全球范围内宾高德®硼硅酸盐泡沫玻璃砖内衬系统用于湿法脱硫的烟囱和烟道防腐使用时间已经超过30年,无一例材料失效案例。宾高德®砖内衬系统每年要做大量的工程应用检查报告,长期积累的检查结果足以证明宾高德®硼硅酸盐泡沫玻璃砖内衬系统在烟气环境下超长的使用寿命。
宾高德®硼硅酸盐泡沫玻璃砖的特点既是较轻的比重(200kg/m3)和更低的导热系数(0.09W/m.K)。有效减轻烟囱的荷载增加、减小胶粘剂的负荷。
重量方面由于宾高德®硼硅酸盐泡沫玻璃砖大大低于烟囱所拆除的原国产轻质防腐硼硅酸盐泡沫玻璃砖的密度,因而在拆除原内衬后贴衬宾高德®硼硅酸盐泡沫玻璃砖内衬系统后降低了原载荷。
