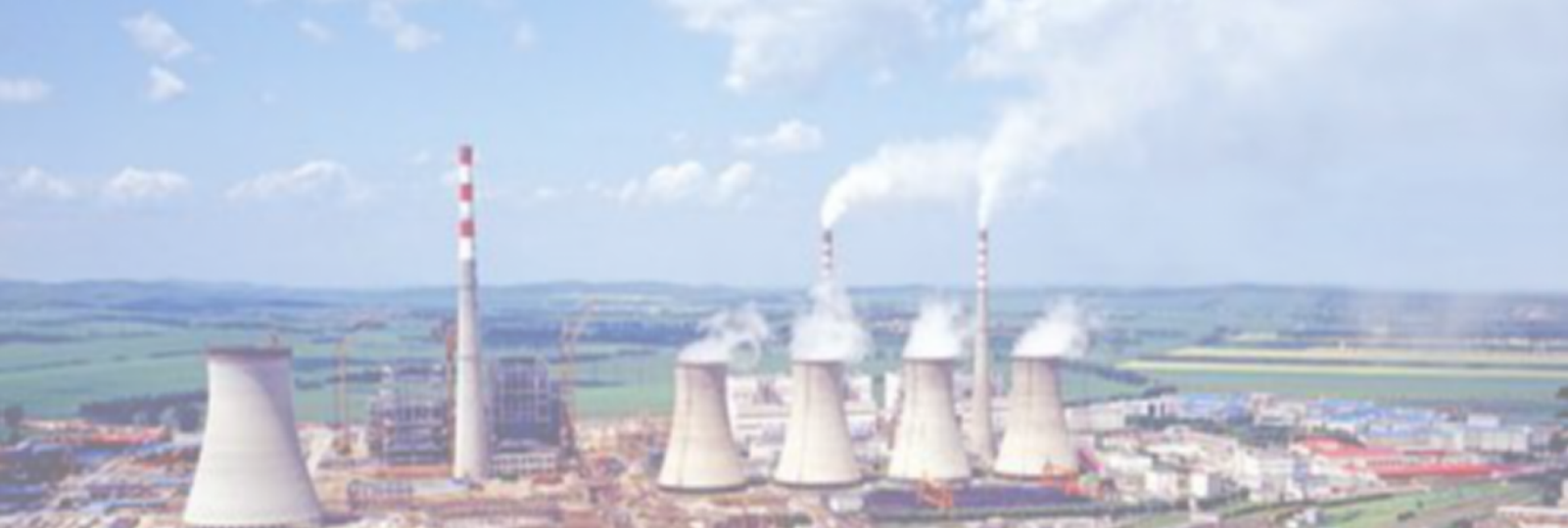

国电双鸭山发电有限公司位于黑龙江省双鸭山市宝山区七星镇,2台200MW国产燃煤机组。1号机组和2号机组合用一座烟囱,高度180米,筒首出口直径为6.34米,结构形式为传统的钢筋混凝土单筒烟囱,1988年投入使用。
烟囱按入口烟气温度为150℃进行设计,半干法脱硫,采用珍珠岩板隔热层。由于当时对烟囱腐蚀认识不足,特别认为半干法不会产生腐蚀,未采取防腐措施。
2015年进行湿法脱硫改造,同时采用宾高德硼硅酸盐泡沫玻璃砖系统进行防腐改造。

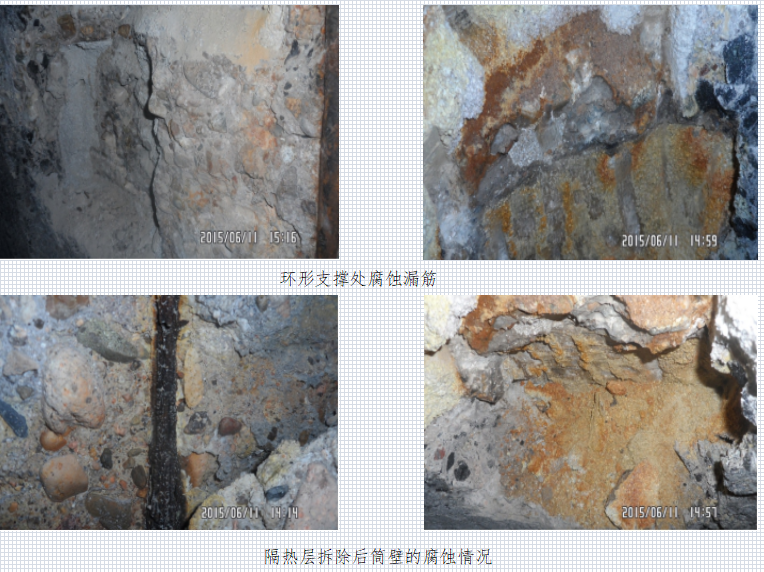

2015年06月10日,在拆除珍珠岩板隔热层后,对烟囱基体进行清洗,6月11日对烟囱基体全面检查,发现烟囱筒壁腐蚀严重,大面出现较大的裂痕,环形支撑钢筋裸露较多,较多部位存在大面起壳、钢筋腐蚀,有较多部位已被完全腐蚀。具体检查情况如下图:

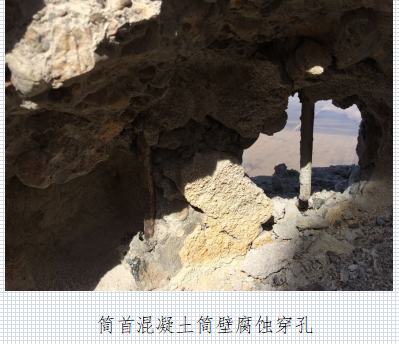

与预想的完全不一样,在半干法脱硫的工况下,混凝土烟囱还是出现了严重的腐蚀,在烟囱筒首部位,腐蚀更为严重,混凝土失去强度,产生穿孔现象,如下图所示:
分析原因如下:
1、由于未采取防腐措施,正压烟气进入混凝土的孔隙中。由于壁冷凝效应,析出酸性冷凝液。酸性冷凝液中的水分又被高温蒸发,留下高浓度的硫酸,对烟囱筒壁产生严重腐蚀;
2、双鸭山地处黑龙江,气温较低时,特别是在冬季,筒首部位热交换强烈,产生更多的酸性冷凝性,腐蚀性更强。
处理方案:
1、筒首拆除5米左右重新进行混凝土施工;

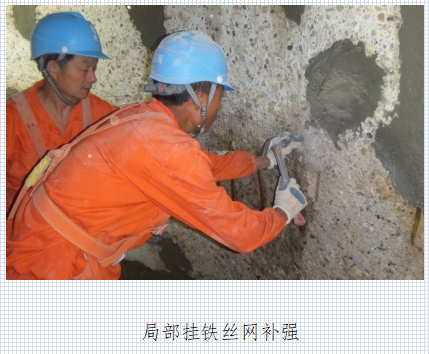

2、其他被腐蚀部分进行修补;

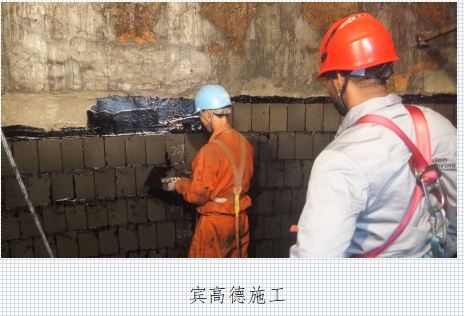

3、使用宾高德硼硅酸盐泡沫玻璃砖系统进行防腐。
经宾高德防腐改造后,后续使用过程中未发生任何防腐问题。
对比本项目可知,当没有合适的防腐防渗层时,即使干烟气也会也筒壁造成严重的腐蚀!
使用宾高德硼硅酸盐泡沫玻璃砖系统进行防腐时,不需要考虑烟气压力对筒壁的影响,原因如下:

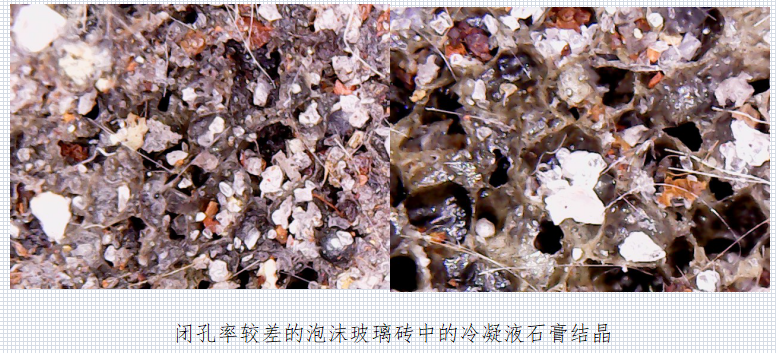

1、湿烟囱工况下,无论是正压还是负压,排烟筒表面均有冷凝液流淌。在这种情况下,如果没有良好的防渗隔绝能力,由于水的毛细作用,冷凝液一定会进入防腐层乃至排烟筒筒,如下图,冷凝液进入防腐材料后产生了大量的石膏结晶:
2、宾高德®胶粘剂作为系统的隔离层,在基材上形成了完整连续的高弹性防腐抗渗层。同时,宾高德®硼硅酸盐泡沫玻璃砖的每一个发泡孔均为密闭的小孔,保证宾高德®硼硅酸盐泡沫玻璃砖可隔绝酸液、酸气的渗透。

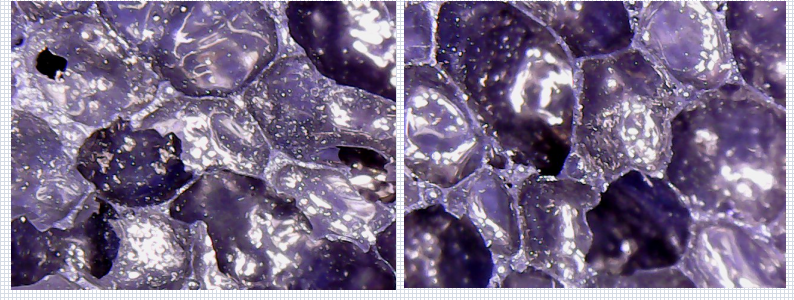

宾高德®硼硅酸盐泡沫玻璃砖与胶的双重保护作用,形成了完全防腐防渗的隔绝性保护系统,使得无论是正压还是负压,均能完美的隔绝酸液,保护排烟筒。下图为使用10年后的宾高德砖的放大图像,仍保持完好的密闭性能:
GB/T 50051-2021《烟囱工程技术标准》中明确指出:
硼硅酸盐泡沫玻璃砖适用于强腐蚀湿烟气工况下单筒混凝土烟囱的防腐!
