宾高德®硼硅酸盐泡沫玻璃砖防腐报告 ----江阴利港电厂

    江苏利港发电厂三、四期工程共安装四台630MW机组，是国内早期建造的600MW级机组之一。三、四期工程同时建设了湿法脱硫装置，脱硫装置不设GGH，设置旁路系统。烟气经过脱硫装置后的温度约45摄氏度，偶尔旁路运行，旁路运行时烟气温度约145摄氏度。

    为解决烟囱腐蚀问题，设计方和业主经过多方比较最终确定采用宾高德硼硅酸盐泡沫玻璃砖内衬系统。这是宾高德系统国内第一个烟囱防腐项目，也是国内第一个玻璃砖防腐项目。

      2017年，国家标准《烟囱工程技术标准》规范修编防腐调研，由华东电力设计院组织，对8号机组烟囱进行了检查，结论如下    “通过检查表明，江阴利港电厂 8 号机组烟囱采用宾高德内衬系统，经过 9 年多的运行，烟囱整体内壁完整良好，未发现防腐砖脱落、开裂、破损现象，胶黏剂饱满，未显脱落、腐蚀和老化迹象。砖逢挤出的胶黏剂依然清晰可见。”

      江苏利港发电厂三、四期分别于2006年、2007年投入运行，运行至今，宾高德烟囱防腐系统运行正常，不需要维护与检修！

                                                                                                                国标组调研人员在电厂内合影

     2017年4月12日至15日，华东电力设计院会同相关烟囱规范修编及烟囱防腐使用单位进行现场调研。

      调研人员都从锅炉烟道人孔门进入烟囱钢内筒底部导流平台，查看了防腐层整体使用情况，并对钢内筒内表面的宾高德砖进行了局部铲除检查。

      从烟道进入烟囱进口处，可以看到烟囱进口侧壁，宾高德砖表面涂覆了一层宾高德胶黏剂保护层。宾高德胶黏剂完好的保护着宾高德砖，宾高德砖没有被磨损的现象。

     宾高德黏胶十分紧密、富有韧性的粘附于钢板上，手工铲除困难。当宾高德砖铲除后的胶黏剂表面，和胶黏剂手工铲下后钢板背表面，及胶黏剂下的钢板表面，均为干燥。

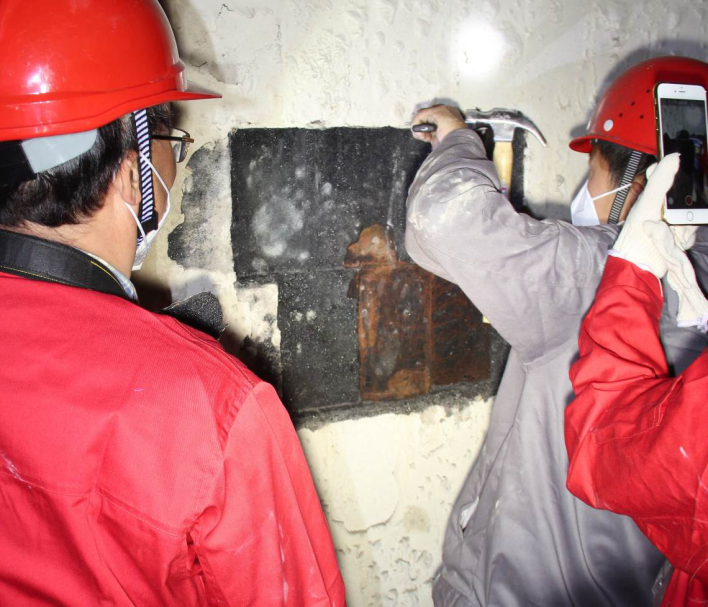

工作人员采用破坏方式取样

现场铲除取样，由于胶黏剂的粘结力太大无法将完整的宾高德砖取出，取出的宾高德衬里样块胶黏剂完整、柔软而富有弹性，光泽新鲜，可以任意折叠。

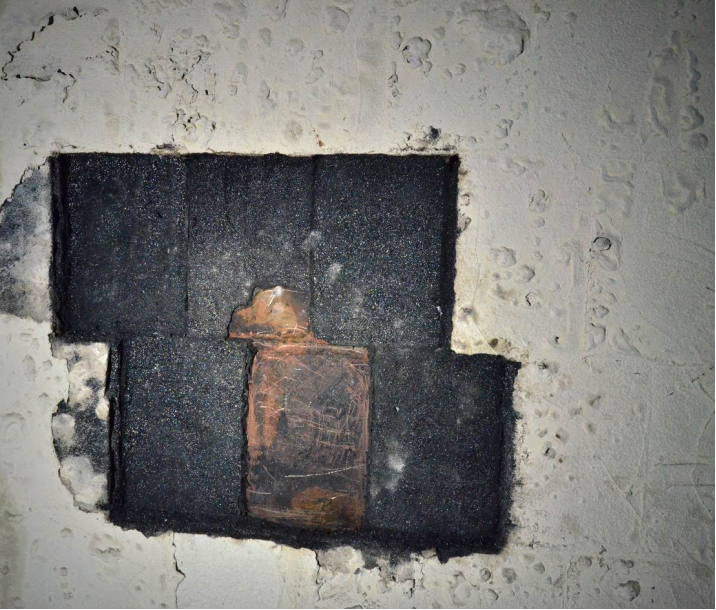

筒壁胶及筒壁表面情况

       本次防腐普查铲砖取样检查分别在水平烟道标高处和210米标高处进行。水平烟道标高处铲砖取样检查在普查人员在场参与的情况下进行；210米标高处铲砖取样检查进行由蜘蛛人进行，并当场完成取样处的修复工作。

       普查人员在场对铲砖取样检查过程积极互动与参与。宾高德砖缝间的胶黏剂饱满凸起，硬化，未发现粉化、磨损凹陷迹象。

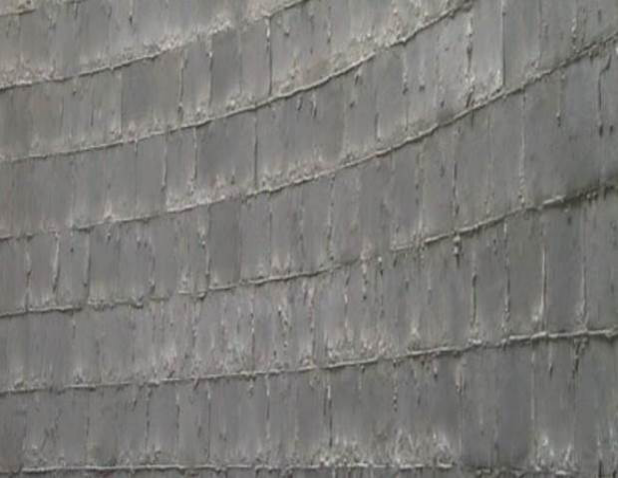

宾高德砖没有被烟囱气冲刷磨损的现象

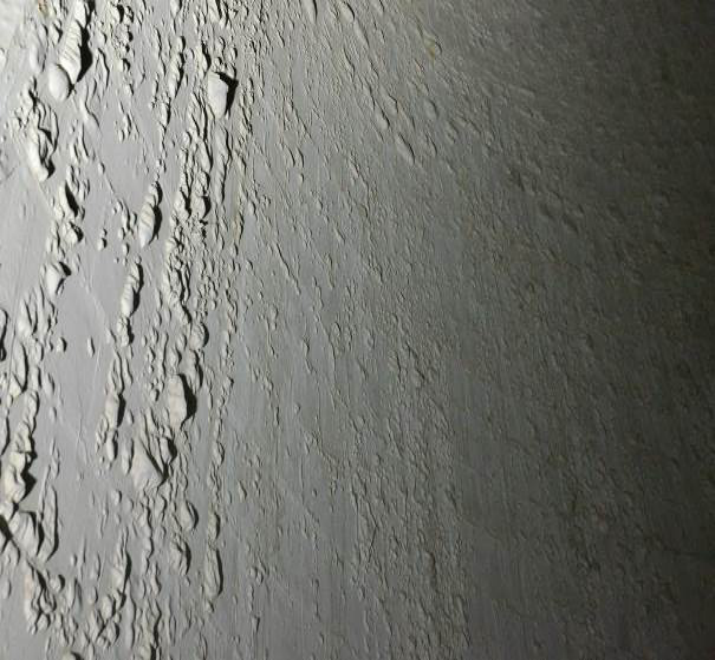

      本次防腐检查发现， 排烟筒进口段宾高德砖表面涂覆的胶黏剂层，在多年直接暴露多种工况的烟气条件下，表面完整存在而有较多的鼓泡，但鼓泡处胶皮有韧性弱化趋势，手指按压后胶皮破碎。此现象提示，应慎重对待在钢板等基层上直接涂敷宾高德胶黏剂作为排烟筒防腐方案。

宾高德砖表面涂覆的一层宾高德胶黏剂依然存在

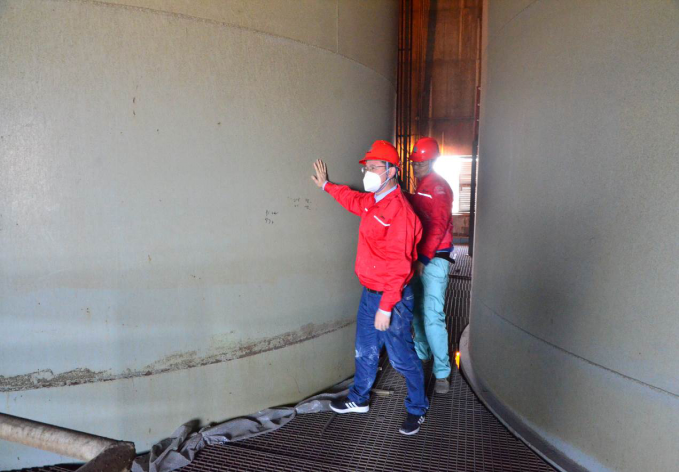

调查组人员在检查钢内筒外表面

      由于宾高德砖和胶黏剂性能保持良好，没有发现腐蚀磨损和老化现象，经过现场的查看我们完全有理由相信该烟囱宾高德衬里系统的使用寿命将超过30年。
