宾高德在有旁路电厂烟囱中的使用

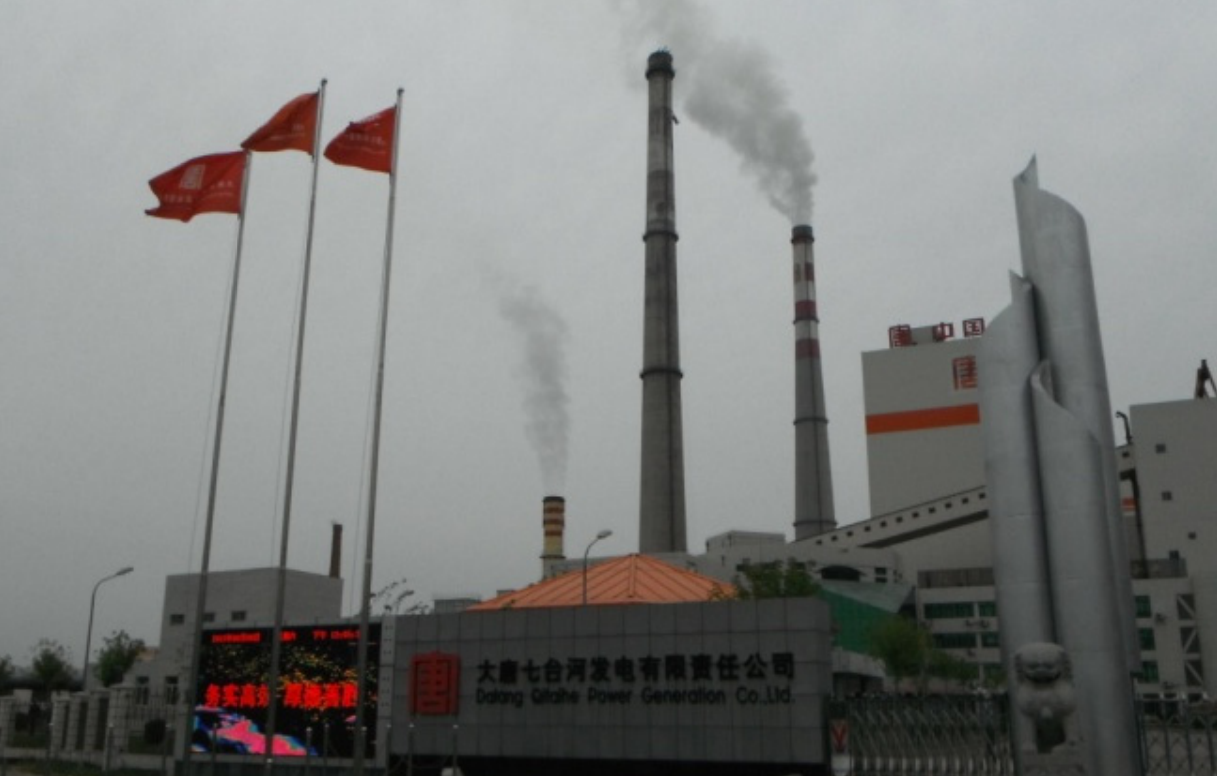

      大唐七台河电厂位于七台河市工茄子河区。一期工程装机容量为2×350MW机组，2002年投产，2008年进行脱硫改造。烟气脱硫系统采用石灰石——石膏湿法工艺，无GGH，脱硫后的烟气进入烟囱排放，烟气温度约50℃，烟气腐蚀等级为强腐蚀性。当脱硫系统停运时，旁路挡板开启，锅炉排出的高温烟气直接进入防腐改造后的烟囱排放，最高温度达180℃。

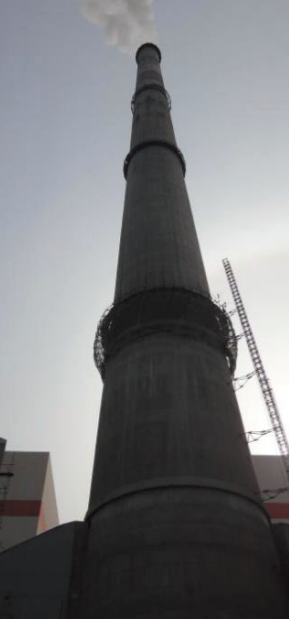

   一期烟囱为单筒钢筋混凝土烟囱，高度为210.00m，出口内径7.00m。2009年9月公司对一期烟囱进行防腐改造，防腐材料采用某防腐涂料。即脱硫改造运行近 10 个月后进行防腐改造，由于原设计内衬不具备防渗和防腐能力，此时的浇注料已处于饱和状态。在这 10 个月时间内，烟气中水分已透过内衬，侵蚀到钢筋混凝土外筒壁。当时防腐改造的方案是采用美国萨维真防腐涂料，而这种防腐涂料的要求是需在内衬材料浇注料上需要喷砂或高压水清洗表面去除受侵蚀的混凝土,获得坚实表面。所有的结构裂缝应修补。所有空隙应用涂料填料填充。使用前,浇注料必须干燥。由于工期紧迫，浇注料内衬得不到充分的干燥时间，处于潮湿状态。防腐涂料在潮湿状态下的粘结力下降，导致后来发生出现大面积的脱落，又因浇注料与涂料膨胀系数的不匹配，致使防腐层出现大面积的龟裂。防腐能力失效。使水分从内衬渗过，直接腐蚀混凝土外筒壁。

   2011 年电厂组织专家对混凝土筒身进行了结构检测。根据对检测情况的分析，专家认为由于内衬防腐失效，该烟囱腐蚀漏泄明显，筒身 120 米以上部分腐蚀非常严重，威胁安全运行与会专家同时指出，如果采用先进的技术手段，经过进一步检测证明筒身结构尚未完全破坏，通过内外壁粘钢、碳纤维加固、增大截面法、混凝土表面清理修复等综合性治理措施，并重做内衬防腐彻底消除烟气对混凝土筒身的腐蚀，可以保证烟囱安全运行。

  2012年3月23日大唐黑龙江省发电有限公司组织的《烟囱加固及防腐方案论证会》，提出将烟囱上原有的隔热材料及内衬全部拆除，对混凝土筒壁进行彻底清理、维护加固，然后在混凝土筒壁内侧重新进行防腐。

  2012年6月，采用宾高德®内衬系统，对该支烟囱进行彻底防腐改造。

一、方案选择

从结构承载力方面，我们拆除已腐蚀坏的内衬，减小了结构自重，根据计算结果，内外壁总配筋率满足规范要求，由于原外壁纵向钢筋和环向钢筋部分区段配筋不足，需要进行局部补强加固。现场拆除后的情况腐蚀情况较为严重，决定内壁修补，外筒局部加固。

二、施工组织

施工队伍的培训与考核。经过宾高德®外籍质量人员培训，现场考核后的工人准予上岗。在施工现场工人的言行举止体现出施工单位的素质。

三、施工过程

施工开始后，专门根据该烟囱结构配备施工设备。上岗前宾高德对施工单位及施工人员进行了全面的技术交底，每一步骤的工作经过外籍监理人员的批准后进行。

(1 ) 原防腐与内衬层的拆除：

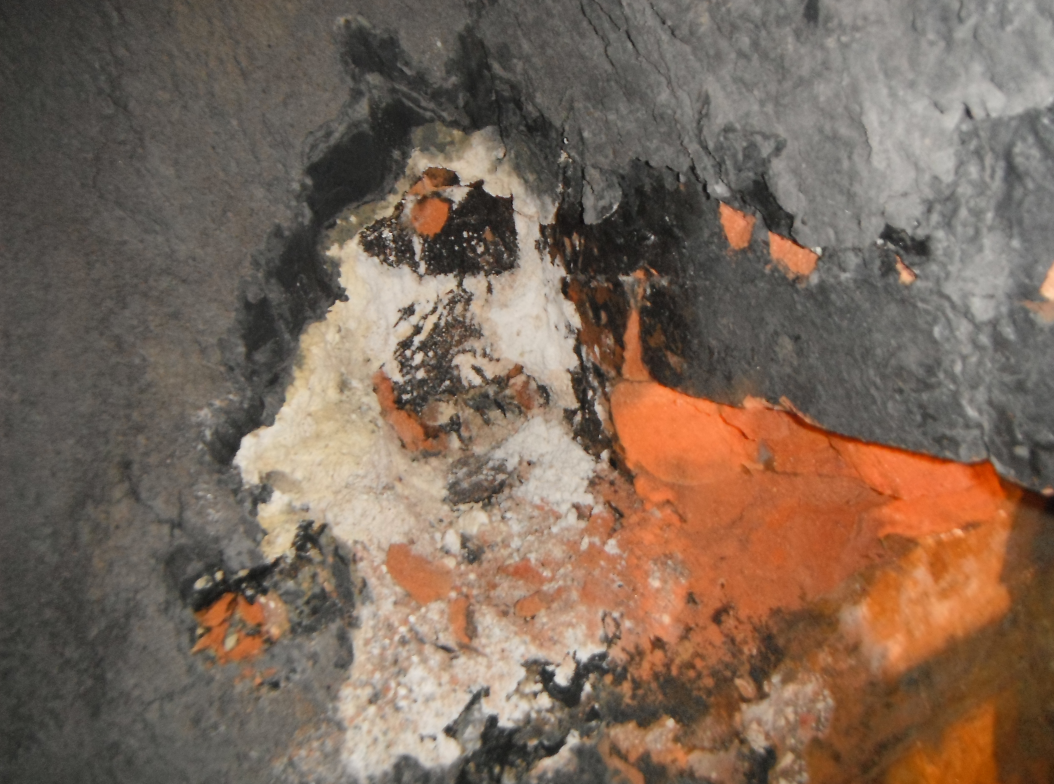

根据原定方案，施工吊篮搭设完毕后对砖基体进行检查，发现砖基体比预计要差，不符合直接贴衬宾高德®内衬系统要求，依预定方案拆除原防腐与内衬层。拆除后多处基体腐蚀严重，钢筋裸露，修补加固工作量大。

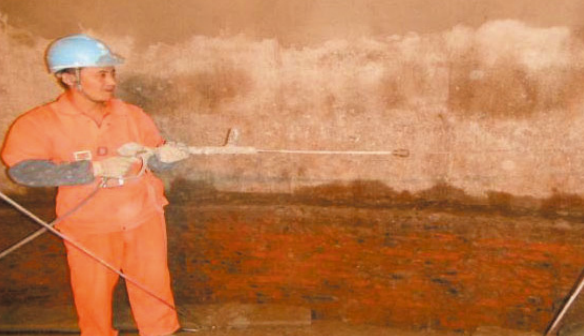

(2)高压清洗基体：

由于基体已被酸液腐蚀，采用碱性洗液和清水冲洗基体，清理掉灰尘、油污及酸液。

(3)基体打磨和修补：

烟囱内壁凸出面严重的地方采用人工敲击，机械打磨清理，做到表面坚固密实；对凹面、损坏部分采用耐酸胶泥速凝修补砂浆进行修补。

(4) 牛腿处理：

牛腿部位用修补砂浆挂网式修补平滑；全面涂刷宾高德®内衬系统底漆；从下向上贴衬宾高德®砖至牛腿顶部；整个牛腿部位外部采用宾高德®胶粘剂保护。

(5) 涂刷宾高德®混凝土底涂：

涂刷时，要求空气相对湿度不大于85%，温度不低于10℃，基体表面温度大于露点温度3℃以上方可施工。如检查发现未固化须打磨掉重新涂刷。

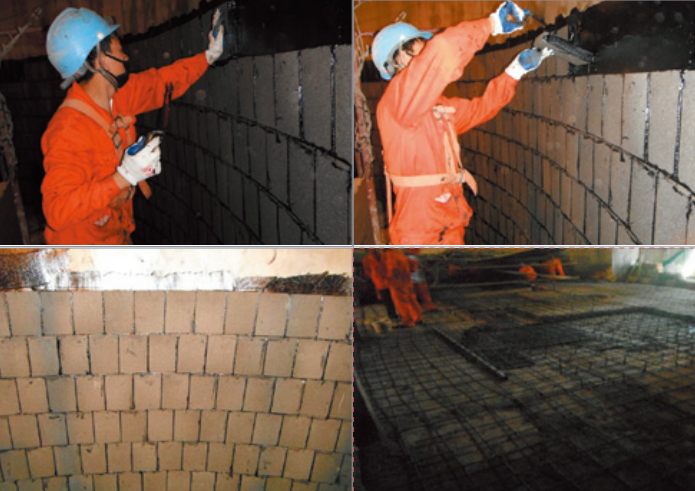

（6）贴宾高德®砖：

底涂涂刷工作结束，外籍监理验收后进行宾高德®砖贴衬工作。贴衬工作在外籍监理和德昊质检员的指导和监督下进行，整个贴砖过程全程旁站式监理，有效保障了工程质量。

（7）对于底部积灰平台进行重新浇筑处理：

a、底部用混凝土找坡，大于2度；

b、为方便检修，烟囱底部在宾高德®砖上部覆盖一层保护层。

   优良的工程质量离不开业主单位的参与。在整个施工过程中业主参与了各重要环节，并提出了宝贵意见。如挡烟墙的拆除。规范的施工管理。施工的过程严格执行了各项规范与要求。
