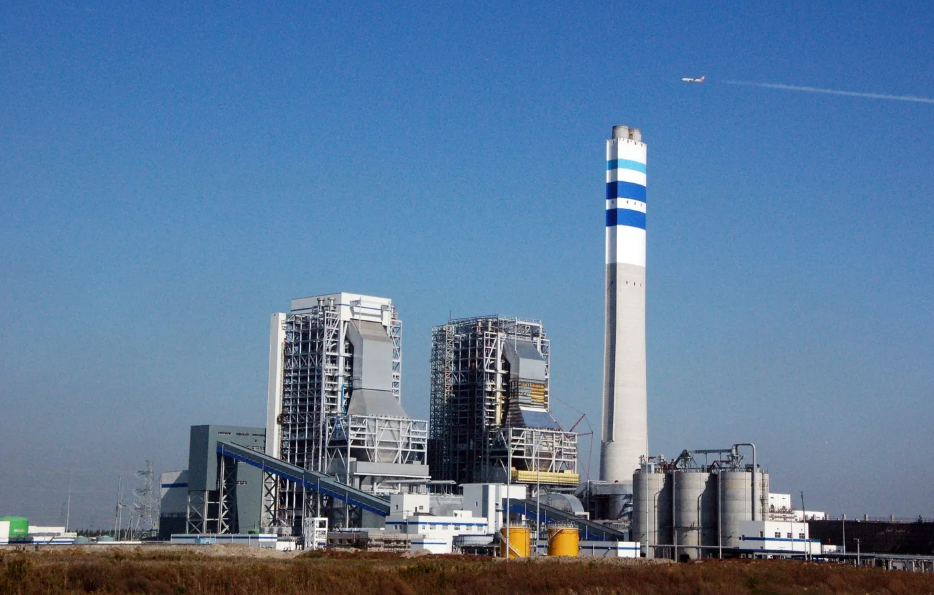

上海上电漕泾发电有限公司2×1000MW机组工程采用湿法脱硫、有旁路,不设GGH。烟囱为双钢内筒套筒烟囱,本烟囱高210m,由钢筋混凝土外筒和自立式钢内筒组成,出口内径7.5m。
钢内筒内壁与烟气接触的内筒表面防腐处理:钢内筒在喷砂除锈并涂刷了二涂耐高温防腐底漆后,贴50mm厚的轻质防腐砖和配套的耐温耐酸烟囱专用胶黏剂。
1号机组于2010年1月投产,2号机组于2010年4月投产。至2013年6月检查,因湿烟气腐蚀,两根烟囱钢内筒已出现了不同程度损坏。1号机组分别在2011年5月及2012年4月进行了防腐检查及局部修补;2号机组烟囱在2011年10月停炉期间进行防腐检查及局部修补。

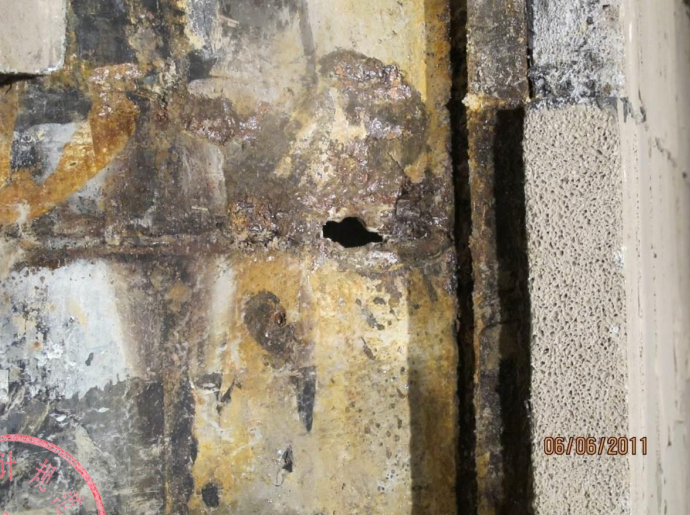

2011年检查情况,钢内筒已出现漏点

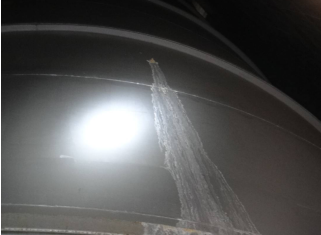

2013年外观检查,部分区域已穿孔并有酸液流出

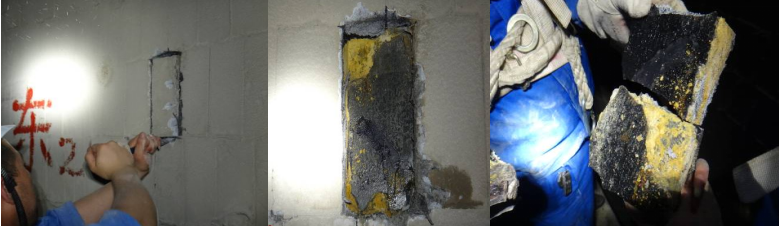

电厂在19m-20m段对宾高德内衬进行了小面积试用,2013年对两种内衬分别取样调查,进行分析比较。比较内容包括:
1.内衬表面情况: 砖是否裂缝,砖缝间胶泥
2.完整取下砖块:砖后胶体饱满度、损坏度、弹性等。
3.钢板上胶泥铲除,检查底涂、钢筒锈蚀情况。
结果如下:
原内衬:胶体不饱满 背面潮湿 有水流出 表面黄色粉末
宾高德内衬:表面完好 背面干燥 胶体有弹性
根据此次检查情况,两种内衬质量对比明显,宾高德内衬各方面性能均优于原内衬,质量更稳定。而原内衬背面则已普遍被酸液浸润,钢内筒正受腐蚀。
该厂已采用宾高德内衬更换了全部的轻质砖内衬。

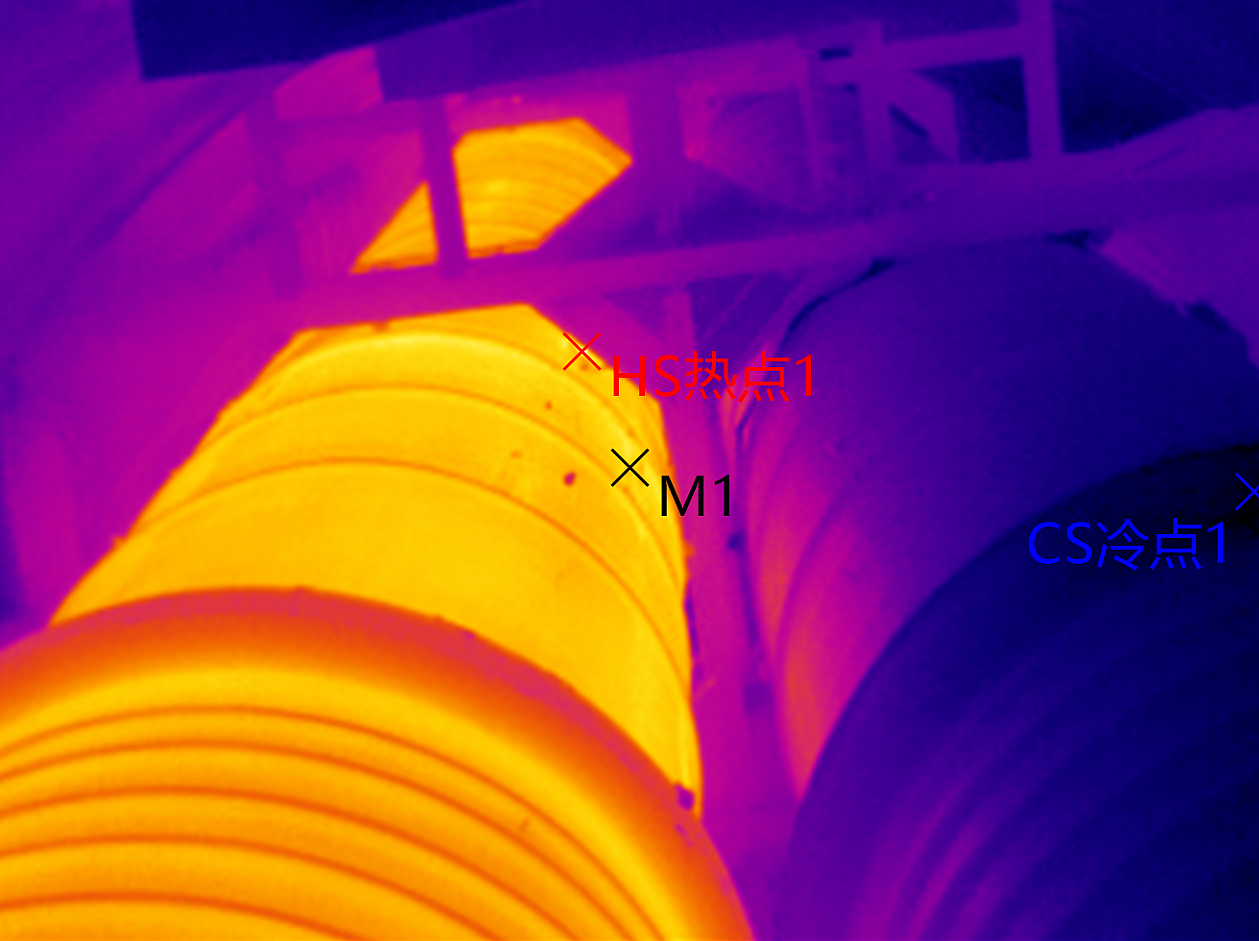

2022年11月,采用热成像仪对烟囱进行了检查,如下图:
宾高德内衬同时是一种保温材料,钢内筒不需要外保温。当内保温材料出现渗漏时,在热成像图中,将出现不同的温度差异区域。
在上图中,温度显示均匀,没有温度差异,宾高德内衬完整、连续,钢内筒受到完好的保护。
PS:另一边显示较暗的排烟筒未通烟,温度较低。
